M.2 NVME 드라이브 인클로저 벽돌 펌웨어 살리기



동네에서 잘 아는 지인분이 NVME M.2를 구입한 것인데 바로 최신 펌웨어 업데이트한다고 하다가 벽돌이 되어서 인식 안된다고 해서 주길래 받아 왔습니다.

말로는 30분도 사용 못했다고 하더군요....

RTL-9210B 칩을 사용한 M.2 Nvme NGFF와 M.2 Nvme SATA를 두 종류 모두 인식하는 좋은 제품인데.....



기존에 사용하는 상태 디스플레이가 있는 JETI 제품과 외관 비교 - 둘 다 RTL-9210B 칩을 사용하는 제품입니다.

JETI 제품은 손가락 아이콘을 터치하면 잠금 기능도 있고 스크롤하면 온도, 디스크 파티션 상태등 여러 정보를 볼 수 있습니다.

그리고 케이스 자체가 방열판입니다.



내부를 비교해서 보기 위해 분해



기판 모듈을 분해 - 앞면: D1 자리에 LED 소자가 없고 대신 D2 자리에 있습니다.

케이스 모양과 LED 위치를 바꿔 가면서 같은 모듈을 사용하는 여러 모델이 있는 제품인듯 합니다.



기판 모듈을 분해 - 뒷면: 롬 플래시 칩 (25xxx로 표시)은 뒷면에 있습니다.



USB 포트에 연결해서 전원을 인가합니다. LED가 바로 들어오지 않고 20~30 후에 들어 옵니다.



장치 관리자에서 보면 드라이브 항목에 인식이 되지 않고 있습니다.

펌웨어 도구에도 역시 표시가 되질 않고 있습니다.

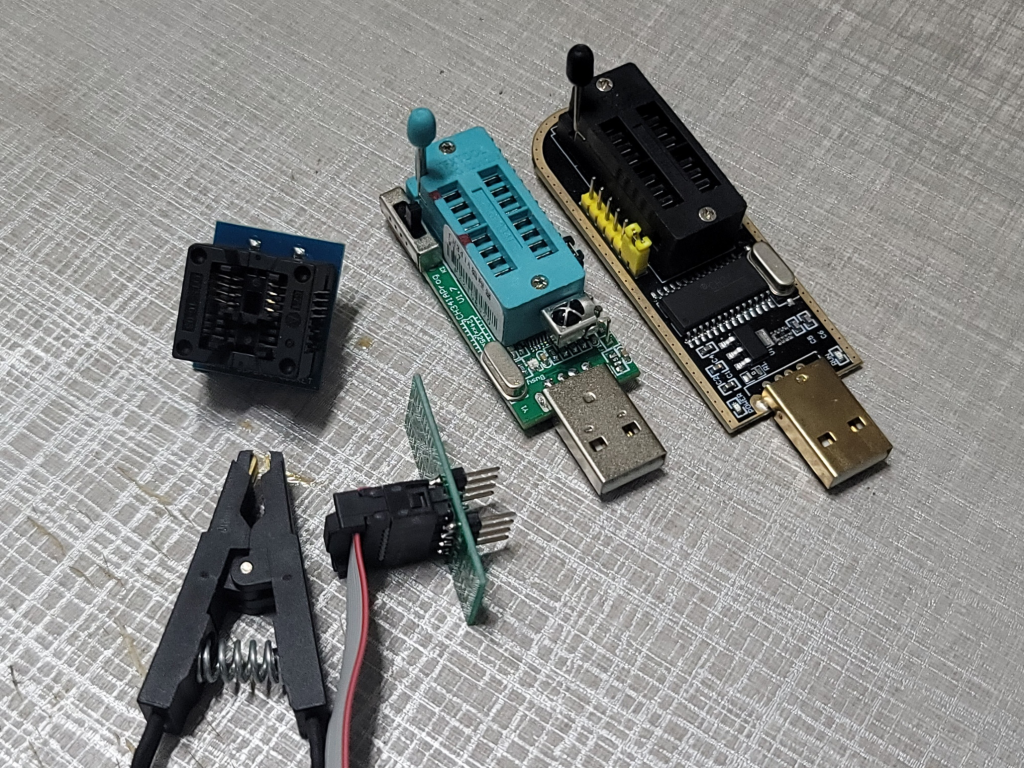

보통 이러면 ROM 플래시 칩을 떼어내서 이런 롬라이터로 다시 펌웨어를 다시 입히고 붙이는 방법을 많이 사용합니다.



더 간단한 방법은 롬 칩의 데이터 시트를 찾아보고 C0와 Vcc를 (일반적으로 25xxx 계열은 1번 핀과 8번 핀)을 약 20~30 초 정도 쇼트 시키면 초기화 되고 장치 관리자에서 인식을 합니다. PC의 BIOS 초기화와 같은 원리입니다.

□ 표시쪽이 1번 (C0), ○ 표시쪽이 8번 (Vcc) 입니다.



인식이 되었습니다.

하지만 펌웨어 버전과 빌드 날짜 항목을 보면  n/a로 표시되므로 고쳐진 것은 아닙니다. 인식만 할 뿐 입니다.

이 상태에서 USB 포트에서 분리하고 전원을 뺏다가 다시 연결하면 인식 안됩니다. 고쳐진 것이 아니므로.....



이왕 하는 거 펌웨어 업데이트 도구을 최신으로 받아서 롬 플래시를 해줬습니다. 잘 인식되고 있습니다.

USB 포트에서 분리하고 전원을 뺏다가 다시 연결해도 바로 인식을 합니다.



M.2 Nvme를 결합해서 테스트해보니 탐색기에서 드라이브 문자도 표시되고 잘 고쳐졌습니다.



참고:

인클로저는 Nvme 제품이든 일반 SATA 2.5 또는 3.5인치 제품이든 칩 제조사에서 펌웨어를 정식으로 공개 배포는 하는 것이 드물어서

대부분 제품을 완성한 회사에서 유출된 것이거나 추출한 것이기 때문에 펌웨어 업데이트 시 신중해야합니다.

그런데 또 업데이트를 안 할 수 없게 만드는 것이 새로 나온 Nvme 제품들이 호환성과 인식, 속도 때문에 하게 됩니다.



호환이 되는 공용 제품 펌웨어로 업데이트해야 하는데 리얼텍 펌웨어는 디스플레이 제품과 비디스플레이 제품의 펌웨어 구성이 다릅니다.



디스플레이 제품 -> 비디스플레이 제품 = 벽돌됨, 대부분 벽돌 현상의 원인

비디스플레이 제품 -> 디스플레이 제품 = 상태 디스플레이 표시 안됨
