Creative INSPIRE Monitor 2.0 M85-D 스피커 수리기

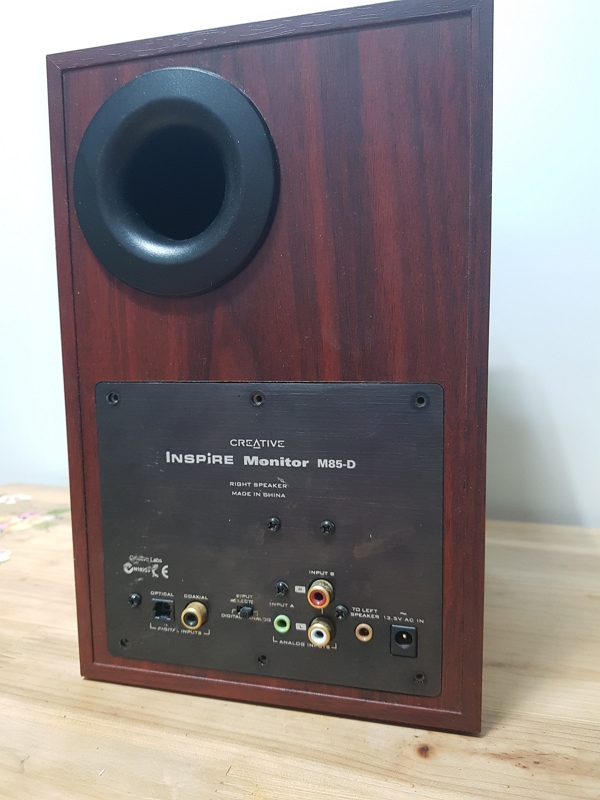

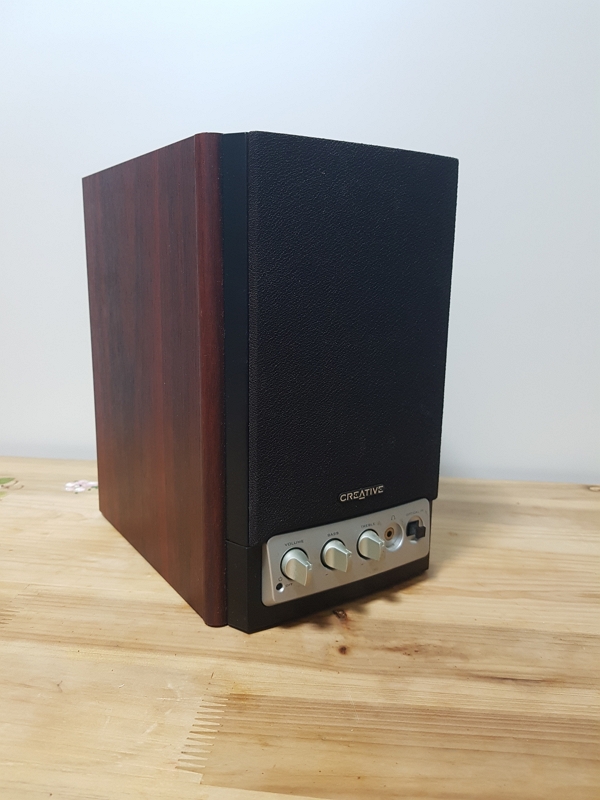

Creative INSPIRE Monitor 2.0 M85-D 스피커

그 동안 계속 음악 감상용으로 사용하던 스피커 인데 며칠전 부터 탁탁 튀는 소리가 나더니 결국 사망했습니다.

2003년 출시하고 얼마 안있다 구입했으니 참 오래도 사용했네요.

여러 비슷한 크기와 비싸지 않은 가격대의 북쉘프형 스피커를 사용해봤지만 옵티컬 입력이 지원되는 스피커가 거의 없기도 하고....

분해를 해봤습니다.. 수리 가능 여부를 보기 위해서.....

뒷면 나사 6개를 풀고

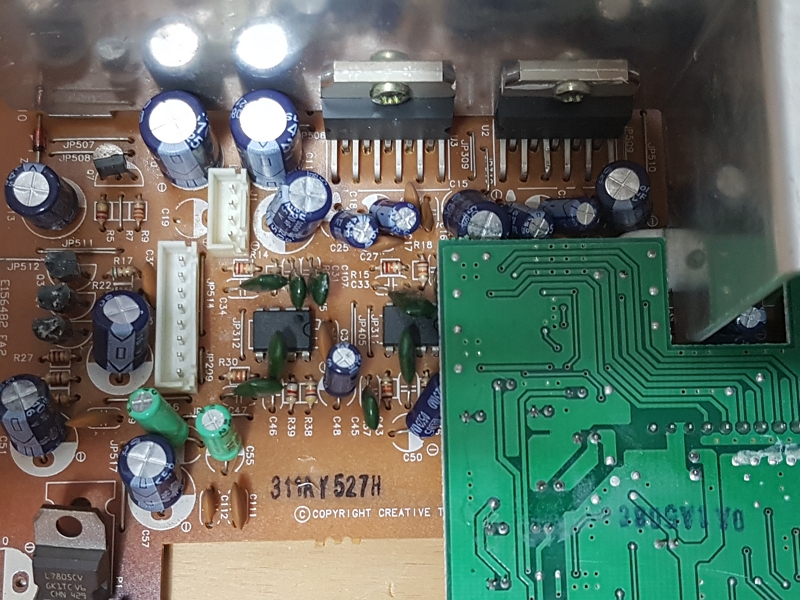

메인 기판을 꺼내면  OP 앰프, 녹색 HiFi 오디오 커패시터 및 전해, 필름, 세라믹 커패시터 등이 보입니다.

납땜 해 놓은 부품들이 질서 정연하게 서 있지 않고초보자가 한 것 처럼 삐뚤 빼둘하네요..

대부분 부품들이 쌍으로 되어 있는데 좌우 출력부가 독립 앰프형이기 때문입니다.

요즘 같으면 대부분 부품들이 SMD 타입 이었을 텐데.....

7805 전압 조정기 IC가 수명을 다 했내요..다리 부분 주변이 검게 그을렸네요.

방열판이라도 좀 붙여주었더라면...

그 옆의 세라믹 커패시터 까지....

수리는 보이는 커패시터 3개만 교체하면 간단하게 될 것 같습니다.

부속 상자를 찾아보니 지금은 가지고 있는게 없네요.

HiFi 오디오 캐퍼시터인데 대부분 저가형 앰프 내장형 스피커에는 없는 부품입니다

이번 기회에 수리하면서 니치콘 제품으로 교체를 해봐야겠습니다.

전해 커패시터도 모두 폴리머 커패시터로 교체해봐야 겠습니다

음질 향상 보다는 유물이 될 때까지 오래 사용하기 위해서...

전자 부품을 취급하는 아는 후배를 다그쳐서 부속을 몇개 얻어왔습니다.

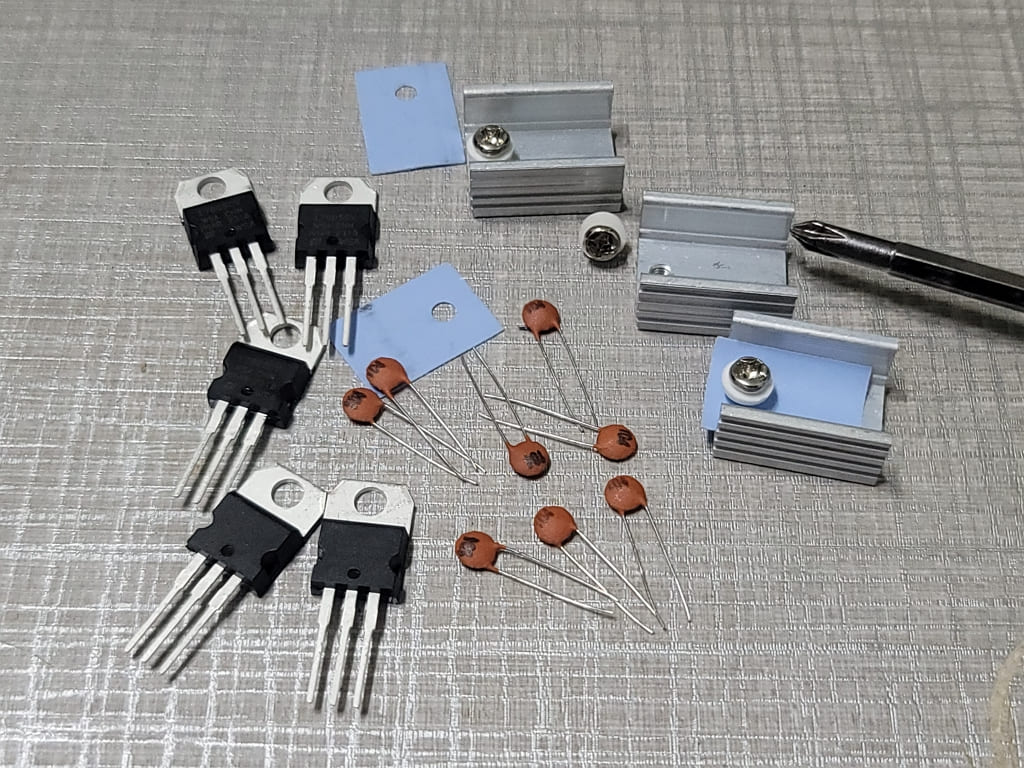

L7805 정전압 IC와 방열판 그리고 세라믹 커패시티 104 (100㎋) 전부 합쳐도 2천원도 안되는 가격입니다.



L7805 정전압 IC와 방열판을 조립하고 양쪽 다리에 수축 튜브를 입혀주었습니다.



수명이 다해 과열된 L7805 정전압 IC 입니다.

다리 3개를 한 번에 떼어 내려고 하면 기판이 열을 받가도 하고 뒤면의 동 패턴이 떨어져 나갈 염려가 있기 때문에

편하게 작업하기 위해 다리만 조금 남기고 잘라내 버립니다. 그리고 하나씩 가열해서 빼냅니다.

미리 조립해 두었던 L7805 정전압 IC와 방열판을 잘 붙여주었습니다. 그런데 방열판과 간섭이 생겨서 세라믹 커페시터 자리가 나질 않네요..

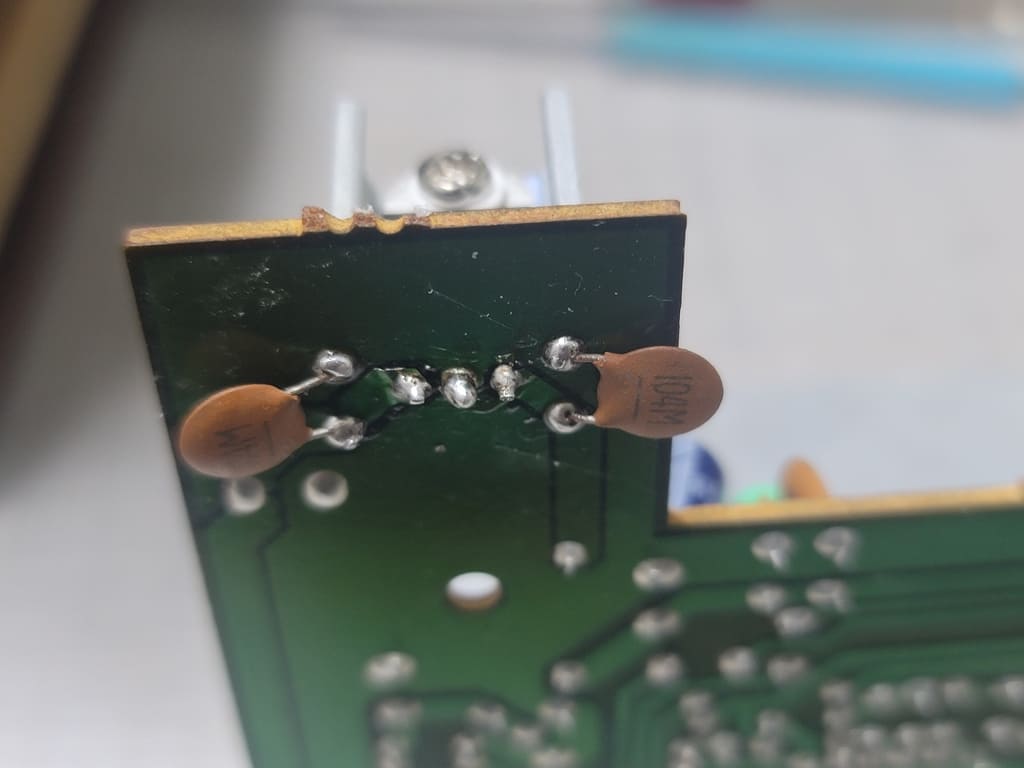

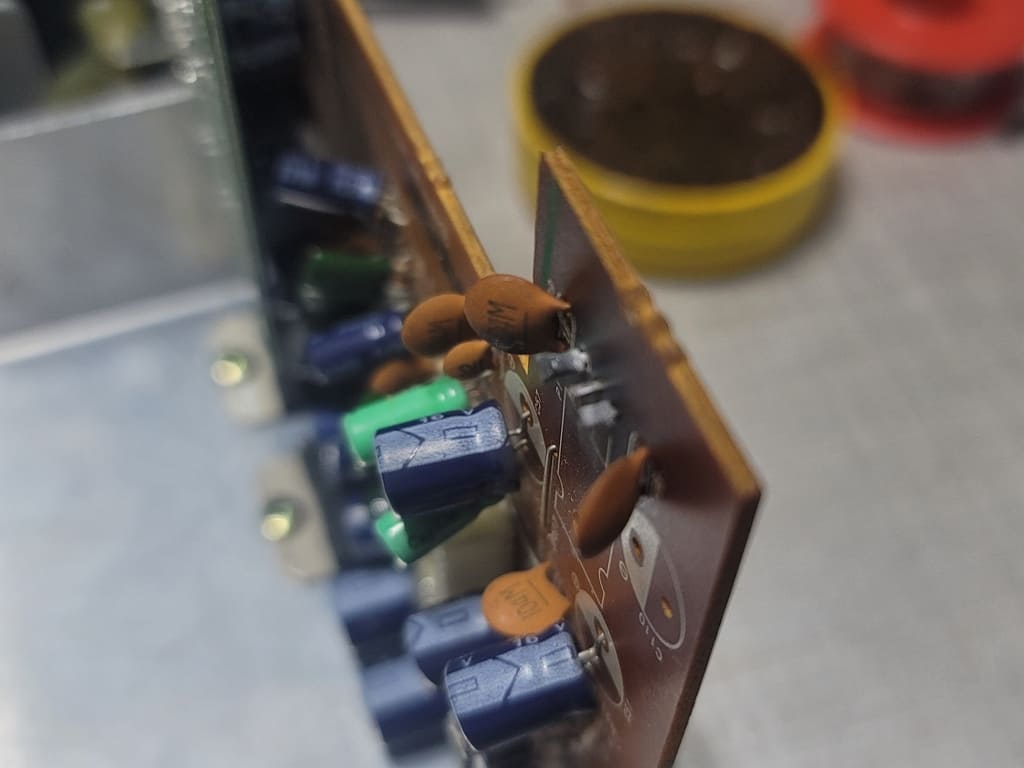

그래서 뒷면에 붙여주었습니다.

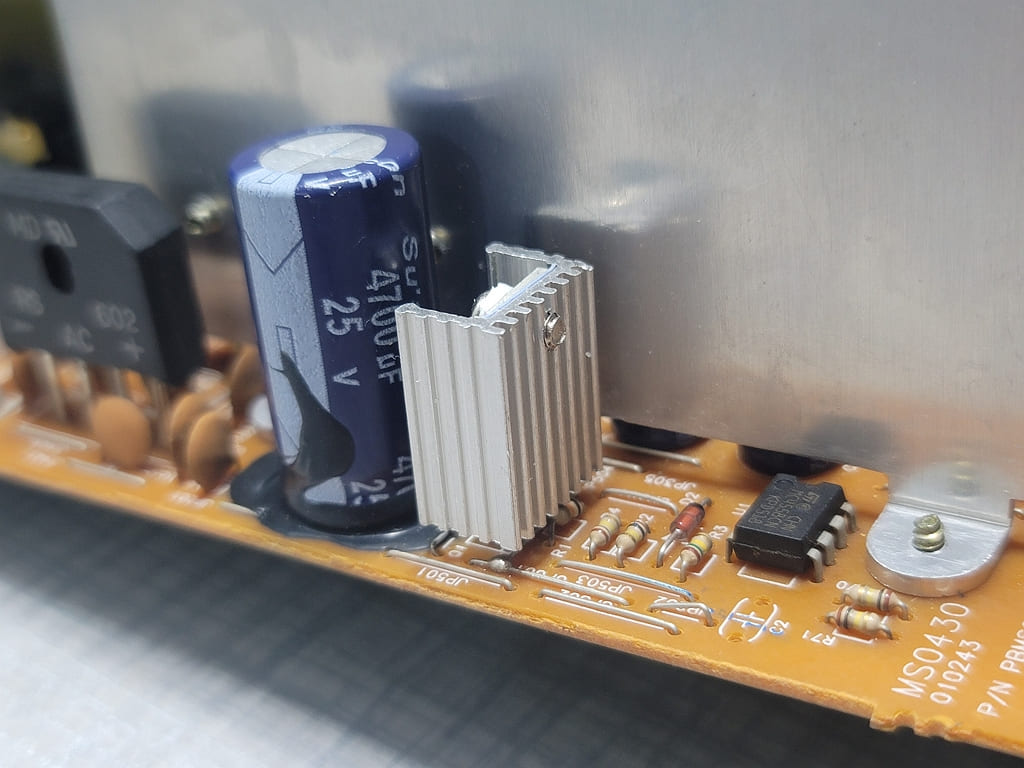

그리고 또 다른 IC 이것은 멀쩡한데 보기 싫게 기울어 져서 납땝이 되어 있습니다.



역시 방열판을 조립하고 뒷면의 납땝 부분을 살살 녹여서 똑바로 세워주었습니다. 밑의 저항과 간섭이 생겨서 살짝 띄웠습니다.

이것으로 일단 모든 수리는 완료.....테스트... 살았났네요... 소리도 잘 나고....

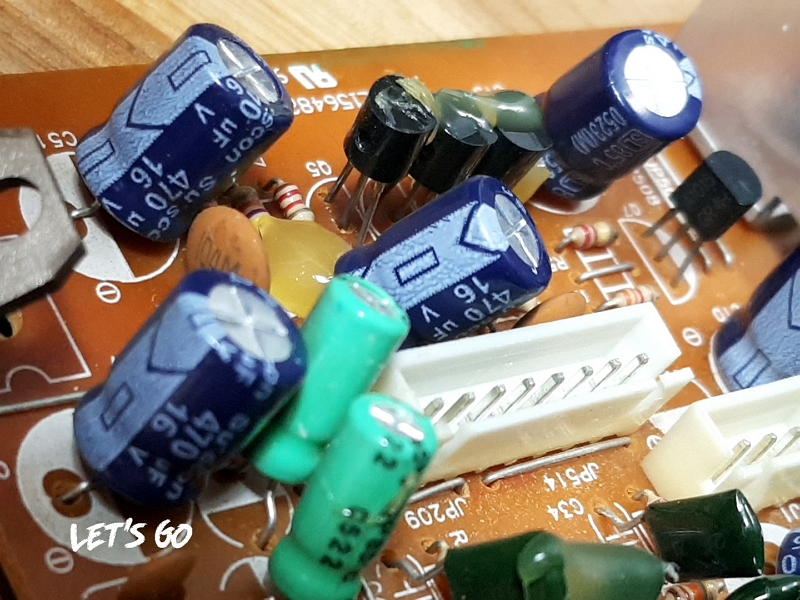

하지만 또 다른 추가 작업 HiFi 오디오 커패시터 교체

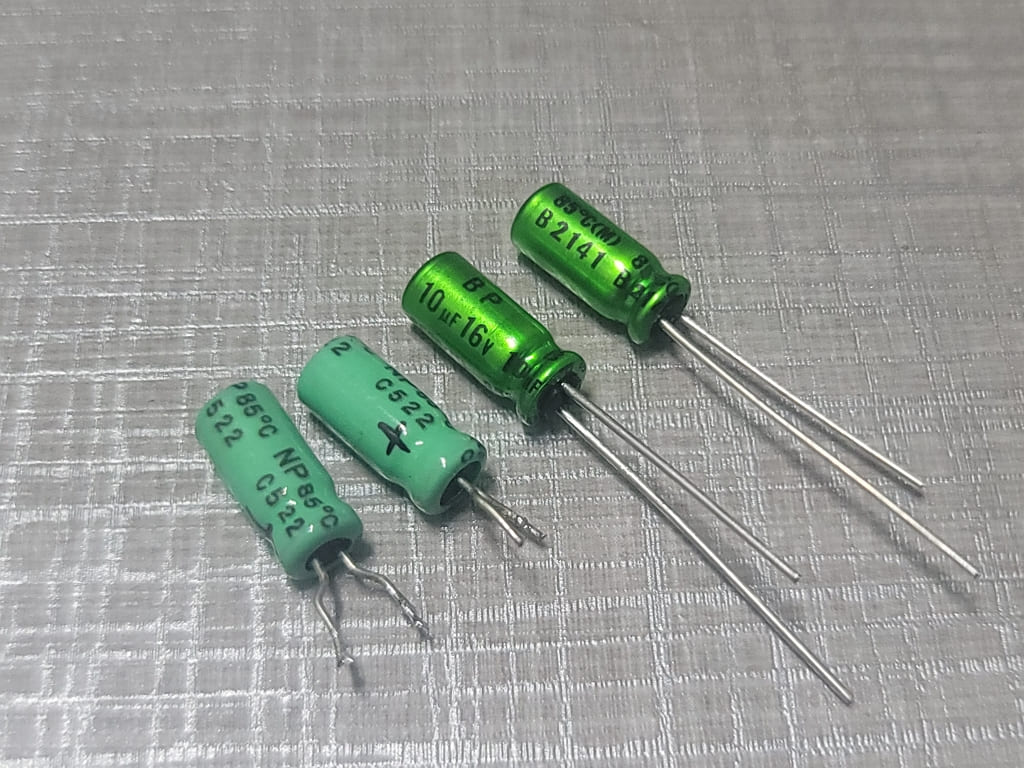

기존 싸구려 티나는 커패시터와 일제 니치콘사의 Hifi 오디오 커패시터입니다. 왠지 더 고급스러워 보이고 때깔이 좋아보입니다.

그것이 떼어낸 건은 고장난것이 아니기 때문에 다음에 다른 곳에 사용하기 위해 극성 표시가 안되어 있기 때문에 네임펜으로 표시를 해두었습니다. 그리고 교체할 새것은 다리가 긴쪽이 +입니다. 이 커패시터는 용량이 클수록 저음이 강화됩니다.

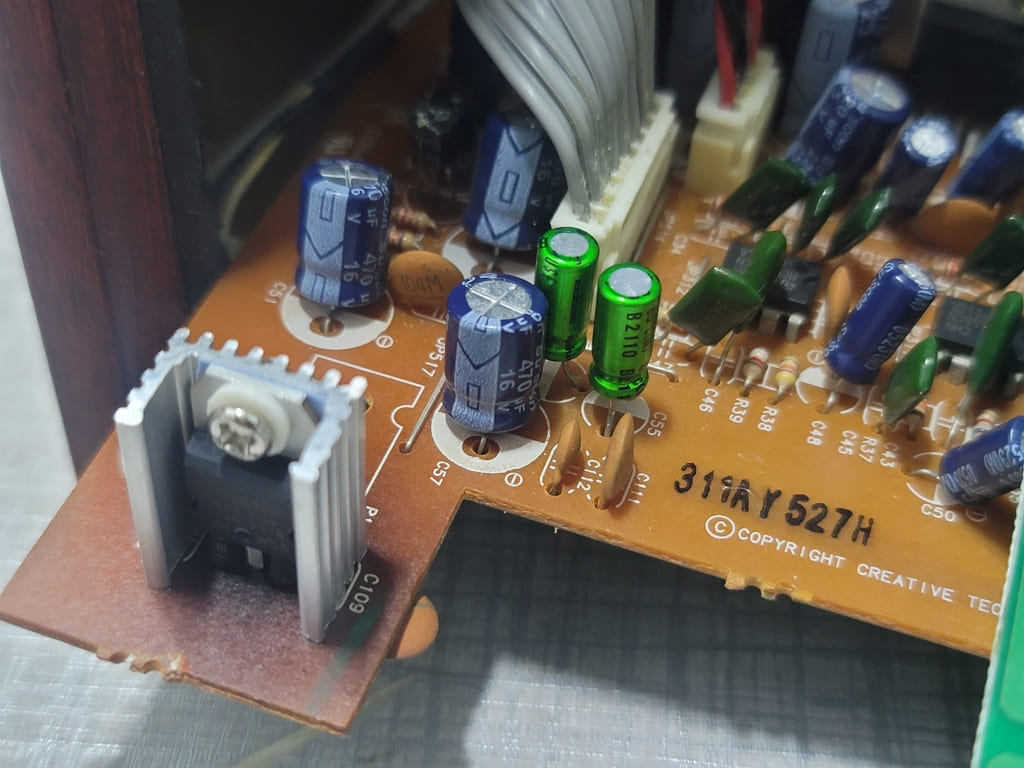

나란히 쌍둥이처럼 키높이를 맞추어서 잘 붙여 주었습니다.



큰 기대감을 갖지 않았는데...

기존에는 저음이 고음보다 더 세서 소리가 약간 두리뭉실했었는데

음감시 음이 더 풍부해지고 보컬이 더 선명해지고 좌우 스피커 음분리도 더 잘 되는 것 같고 현악기 소리가 세세하게 더 잘들립니다.

다음에는 나머지 전해 커패시터도 모두 교체해 봐야겠습니다.

2-웨이 스피커라서 네트워크 구성으로 고음과 저음 완전 분리도 고민하게 되네요....

테스트 사운드 카드는 사운드 블래스터 X4에 옵티컬과 아날로그잭에 연결하고 번갈아 가며 AIMP (DSP 음향 효과없이)에서 CBS 음악 FM과 여러 FLAC 파일들...
