CPU 쿨러 교체기

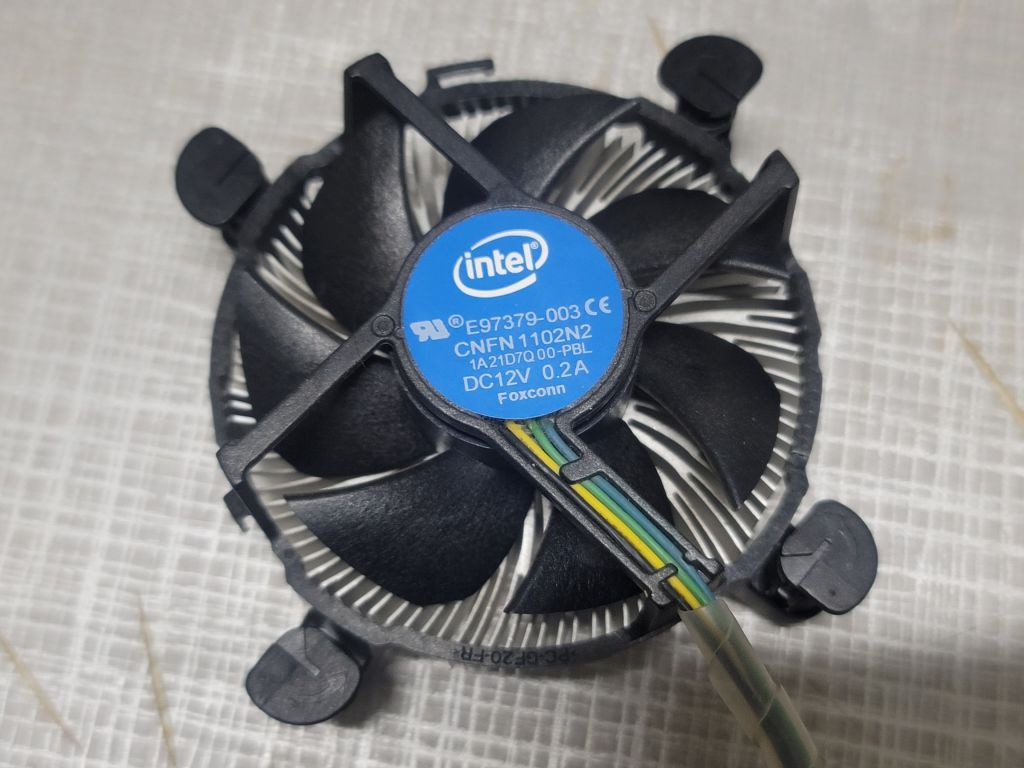

기존 하단에 구리심이 있는 Intel 정품 쿨러가 보유한 CPU 온도를 제대로 하강 시키지 못해서 새로 클러를 장만 해서 장작했습니다.

CPU TDP 값이 95W 인데 기본 쿨러는 아마도 정확한 스펙은 65W 정도 일겁니다.

그래서 계속 Tj.max 값이 최대 115도인데 조금만 부하를 주면 오버히트해서 CPU를 보호하느라고 115도가 넘어가면 갑자기 PC 전원이 꺼져 버립니다.

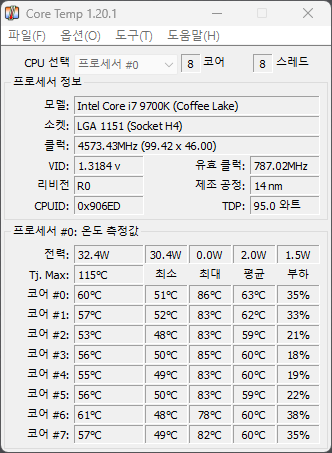

Core Temp에 표시되는 온도는 커버 온도가 아니라 CPU 내부의 칩 온도입니다.

CPU 온도를 측정하는 프로그램 중에서는 다른 프로그들과 비교해보면 가장 빨리 실시간으로 보여주고 정확합니다.

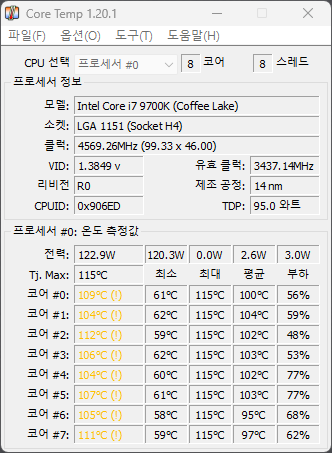

CPU 쿨러 교체 전 과부하 코어 온도

CPU 쿨러 교체 후 코어 온도

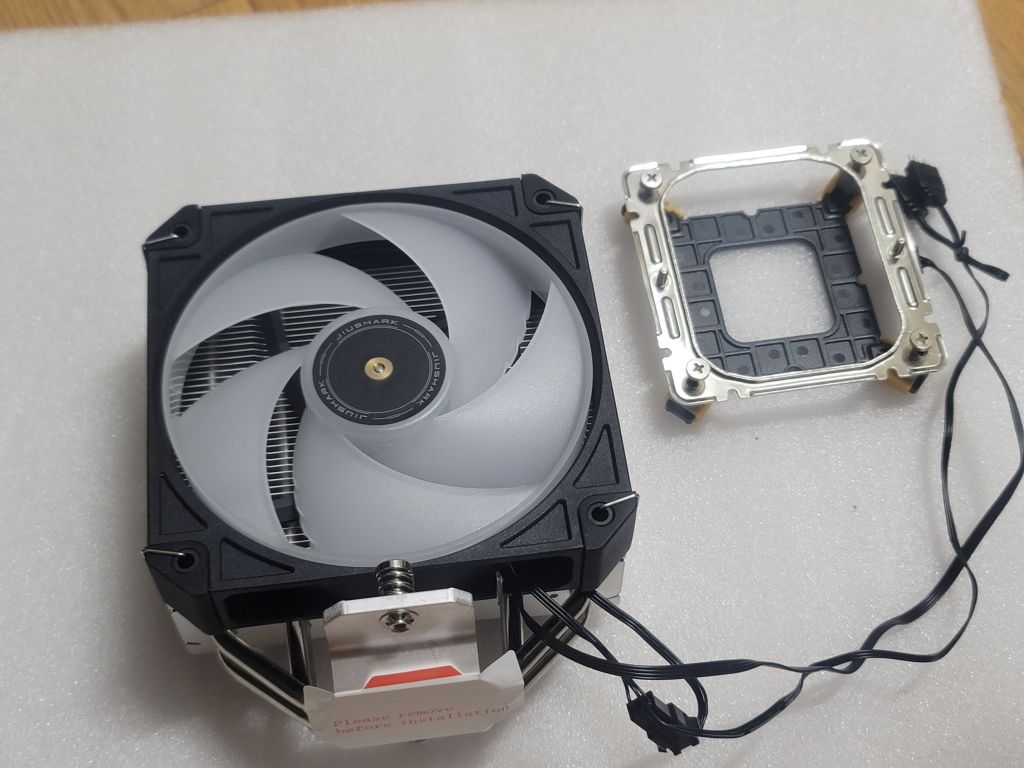

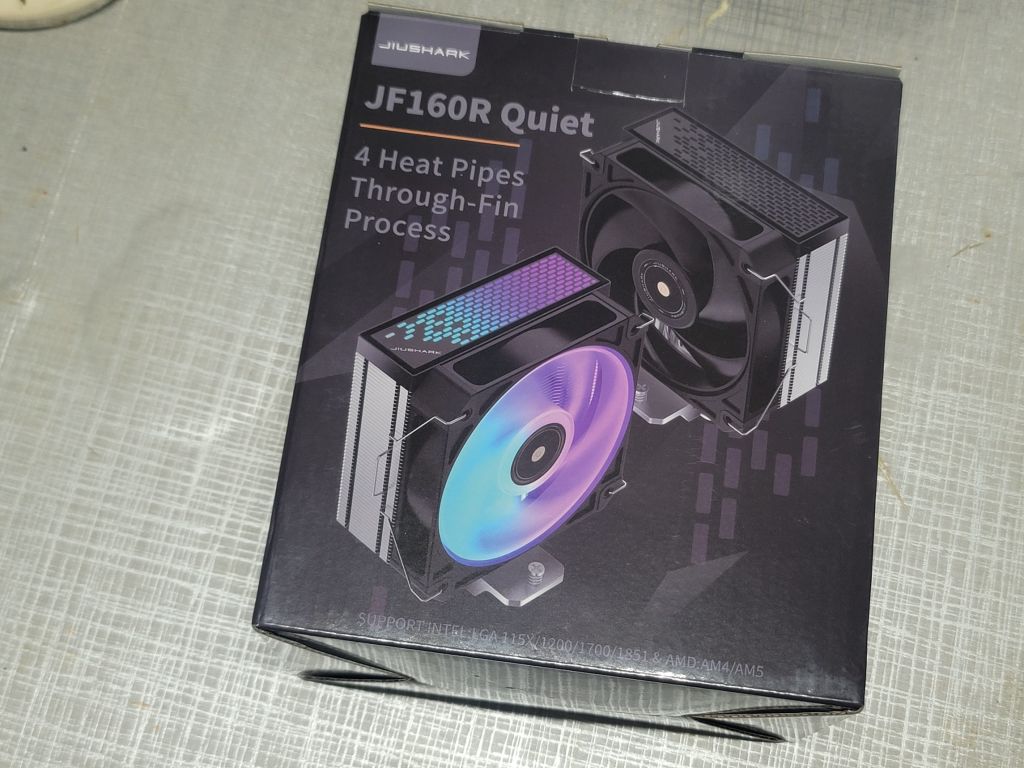

새로 들여온 CPU 입니다. 원래 일반형으로 구입을 하려고 했는데 대부분 8세대 이하 CPU 기준이라서 TDP 값을 충족하지 못하고 있다하더라도 구형 제품이라서 가격만 비쌉니다.

지금 까지 나온 쿨러 중에서 싱글 타워형으로 TDP 값이 가장 높고 팬 구경이 다른 제품은 120mm이하인데 이 제품은 130mm입니다.

가격은 2만원대 중반으로 거의 전 제픔을 비교해봤지만 가성비는 최고입니다.

색상은 흰색과 검은색 2가지 ARGB 과 일반 RGB 타입이 있습니다.

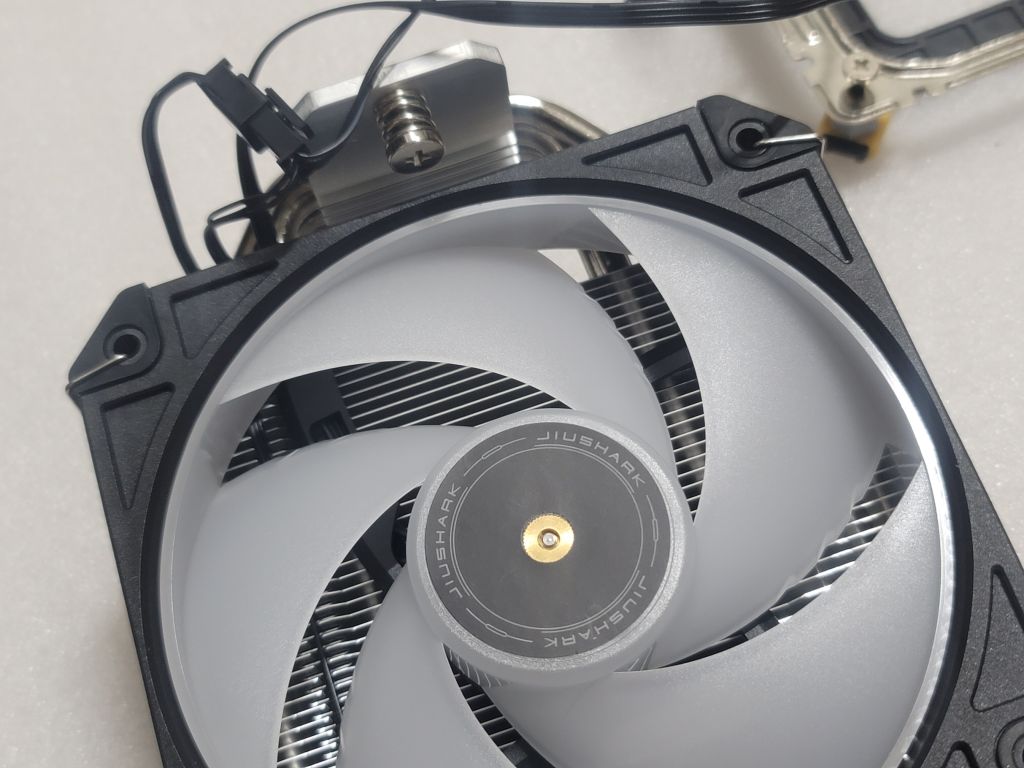

팬이 좀 특이합니다. 자동차 플라이 휠처럼 블레이드 끝과 원형으로 일체형입니다. 뭐 잘못건드렸울때 또는 열화 현상으로 부러질 일은 없을 것 같습니다.

그리고 원심력에 의해 더 부드럽게 팬이 돌아 갈거 같습니다.

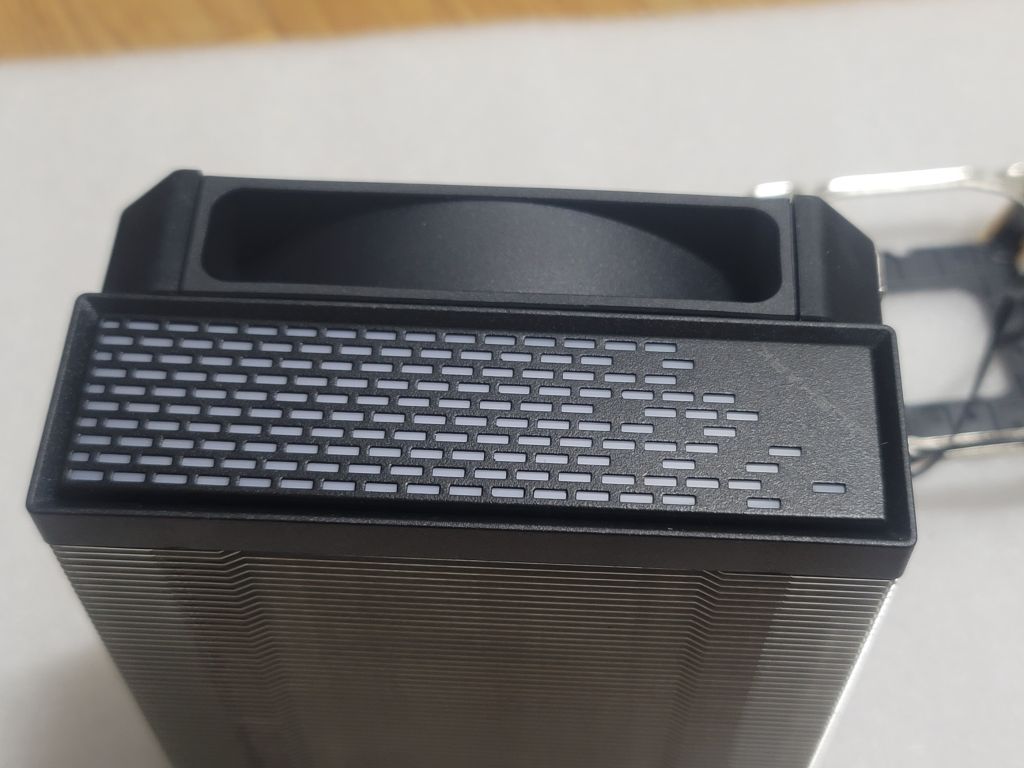

팬 그립 부분이 통째로 된 실리콘 커버 형태입니다. 팬 회전에 의한 떨림 방지로 잡소리를 잘 잡아 줄것 같습니다.



열을 발산하는 라디에이터 부분 앞 뒤 구분은 없습니다. 팬이 부착되는 부분이 그냥 앞부분이 됩니다.

팬을 고정하는 클립을 한 쌍 여분으로 더 주었으면 하는 아쉬움은 있습니다.

나중에 뒷부분에 팬을 하나 더 부착할 지를 생각해보고 강철 철사가 있으니 만들어야 겠습니다.



라디에이터 자체의 너비는 130mm인데 높이는 120mm입니다. 그래서 팬이 하단으로 약간 길게 나옵니다.

히트 파이프의 곡선율과 메인보드CPU 전원부 주변 부속들과 간섭을 피하기 위해서는 어쩔수 없는 부분인 것 같습니다.

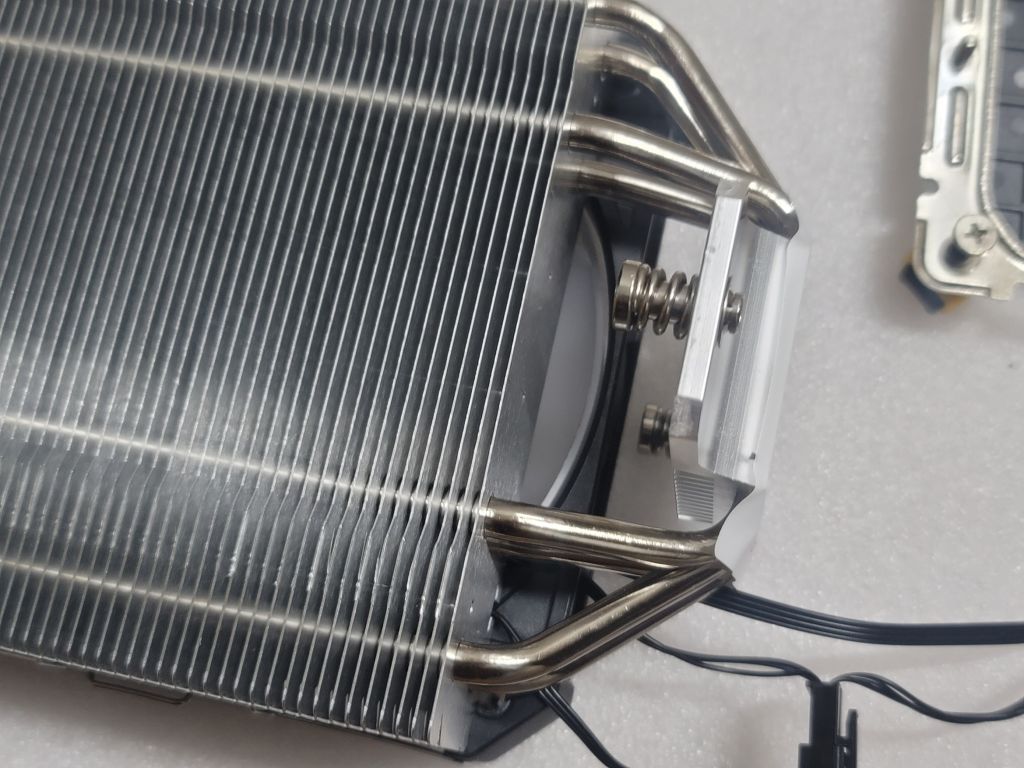

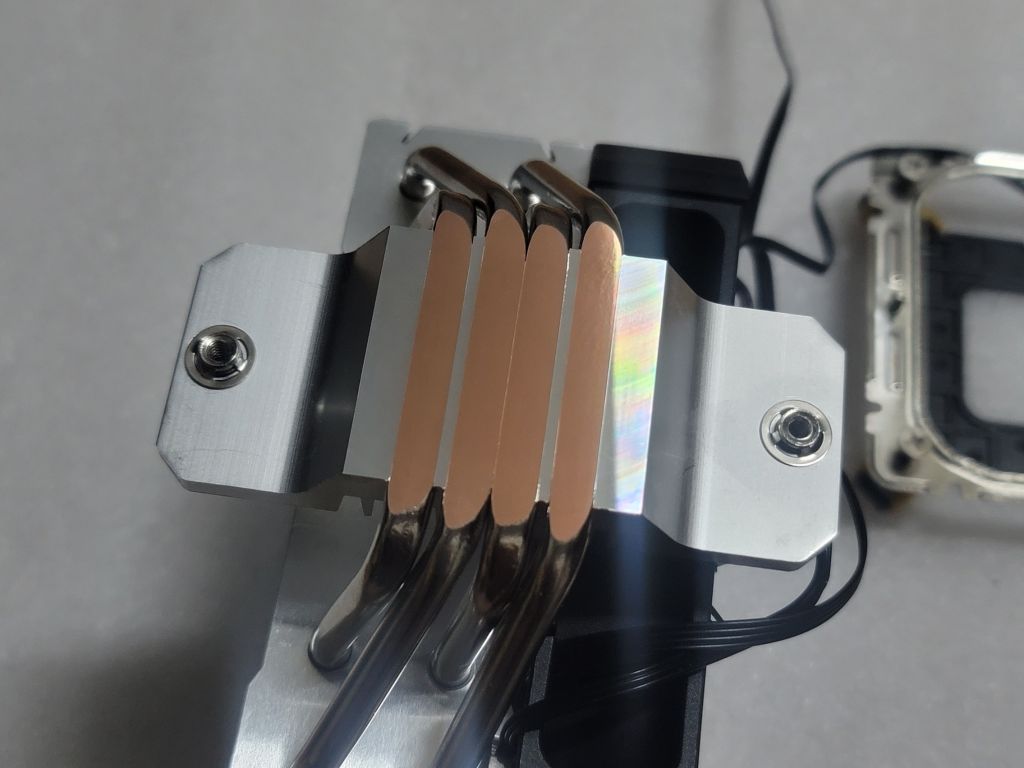

CPU와의 접촉면 하단부 히트 파이프 4열 배열 입니다. 제품 검색을 하다보면 가격만 비싼 2열 배열도 있습니다.

이것은 다른 제품도 모두 광고는 거창하지만 장착 방법이 조금씩 다를 뿐 성능은 똑같다고 보시면 됩니다.

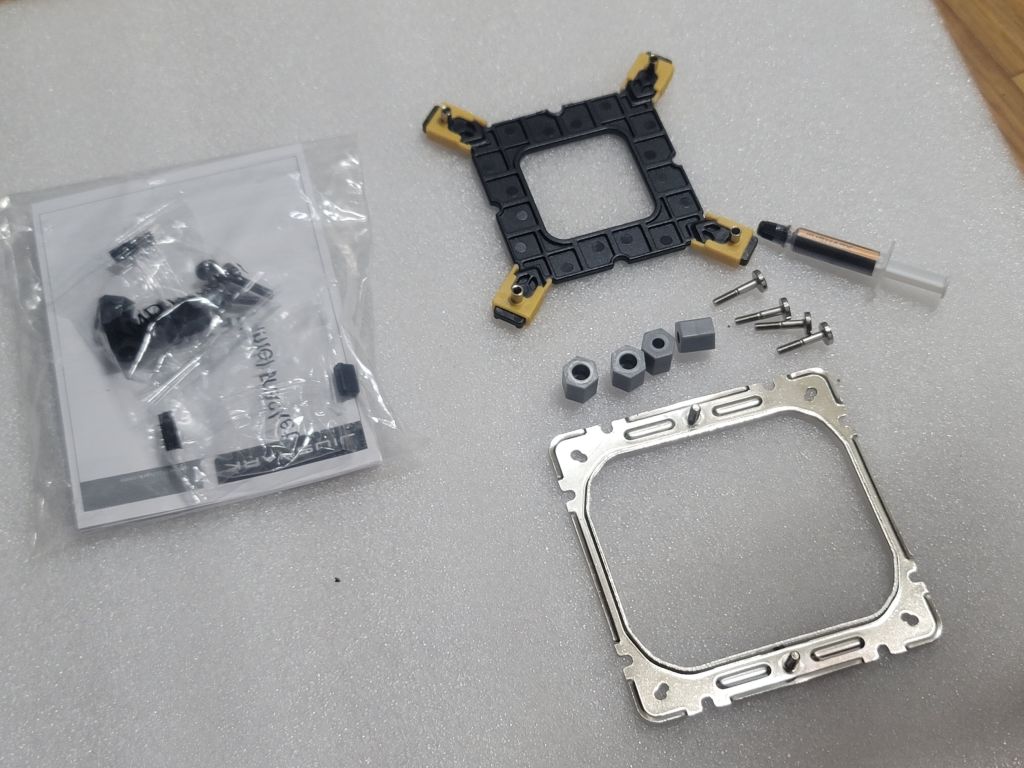

Intel용 나사와 슬리브 세트, 하단 플레이트 그리고  AMD용 나사와 슬리브 세트, 상단 플레이트 (Intel +AMD 공용), 서멀 그리스

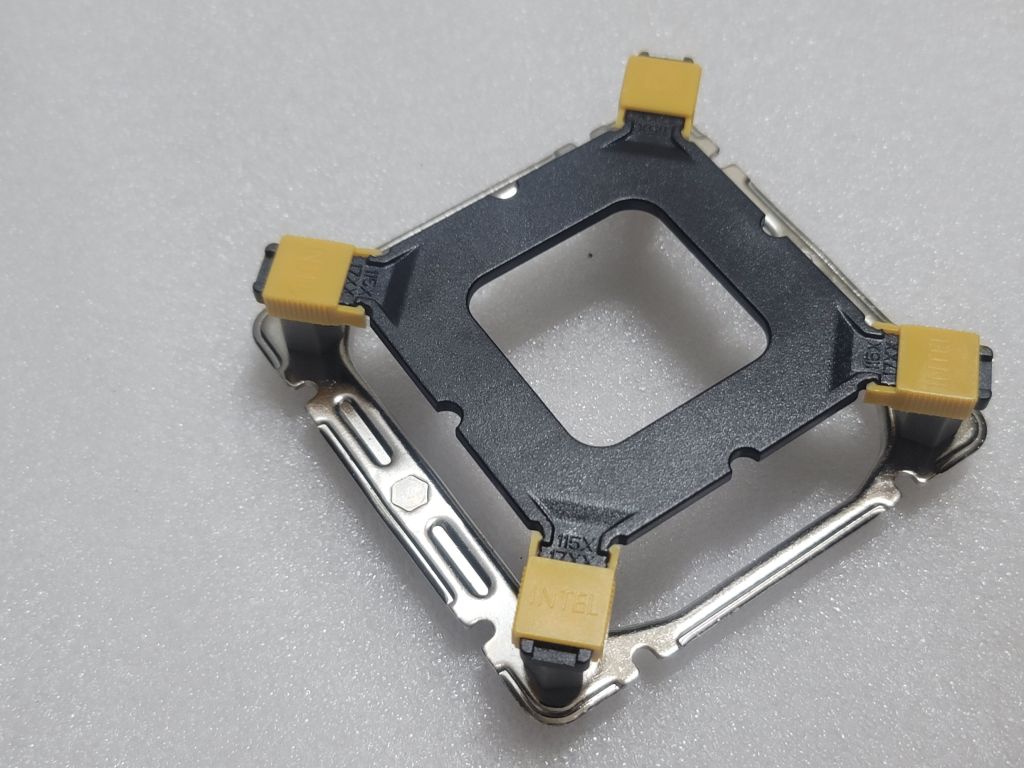

장착하기 전 예비 조립 모양 - 노란색 클립을 조정해서 LGA1851, LGA1700, LGA1200, LGA115x 소켓에 장착할 수 있습니다.

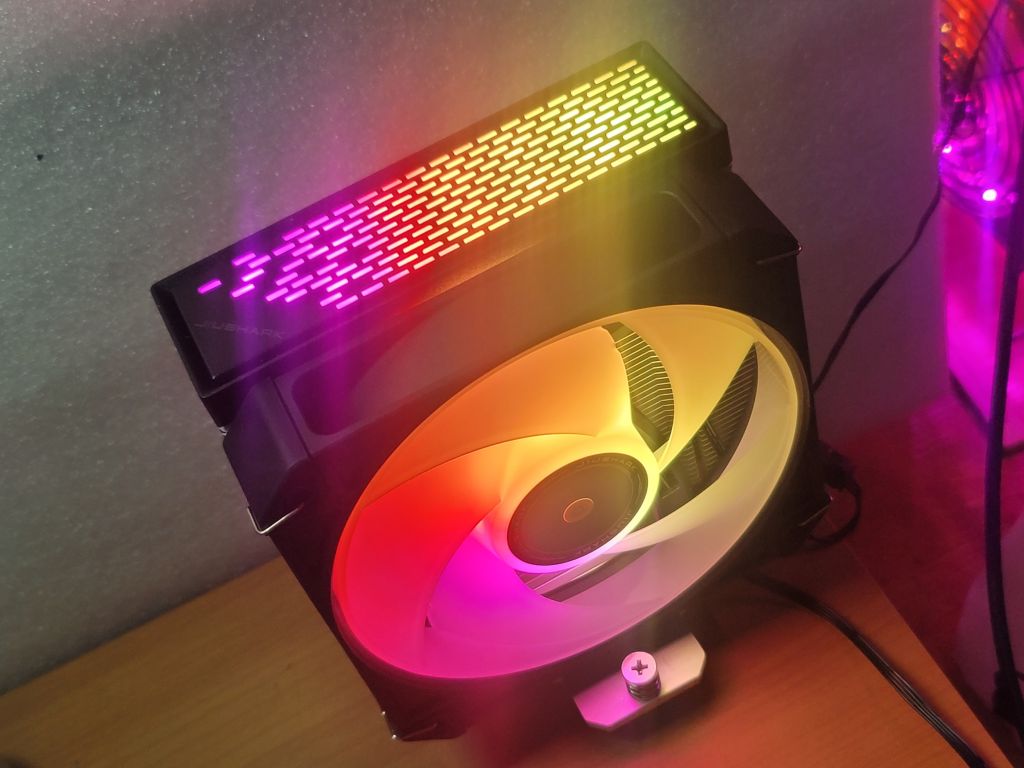

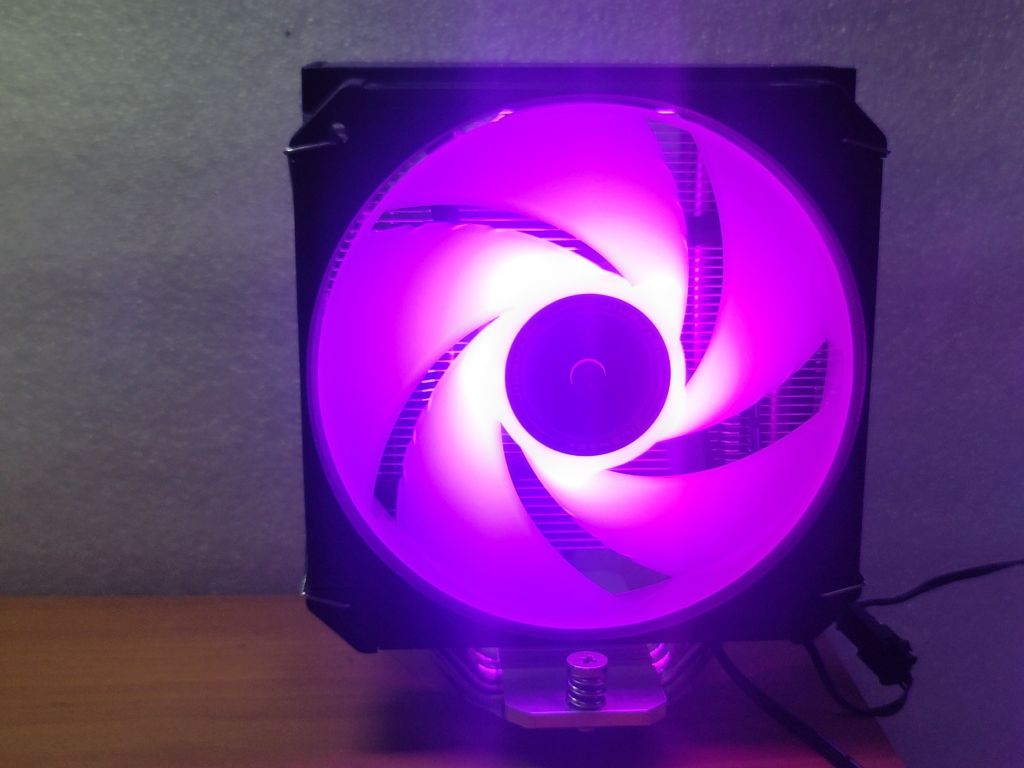

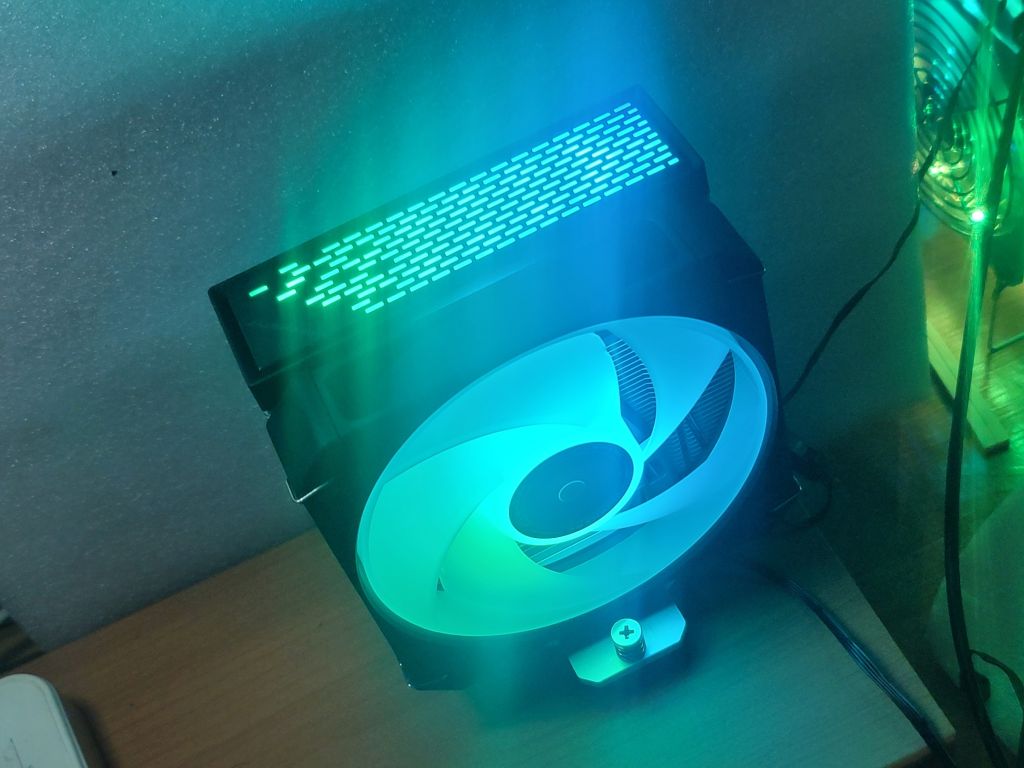

장착하기 전 ARGB LED 테스트

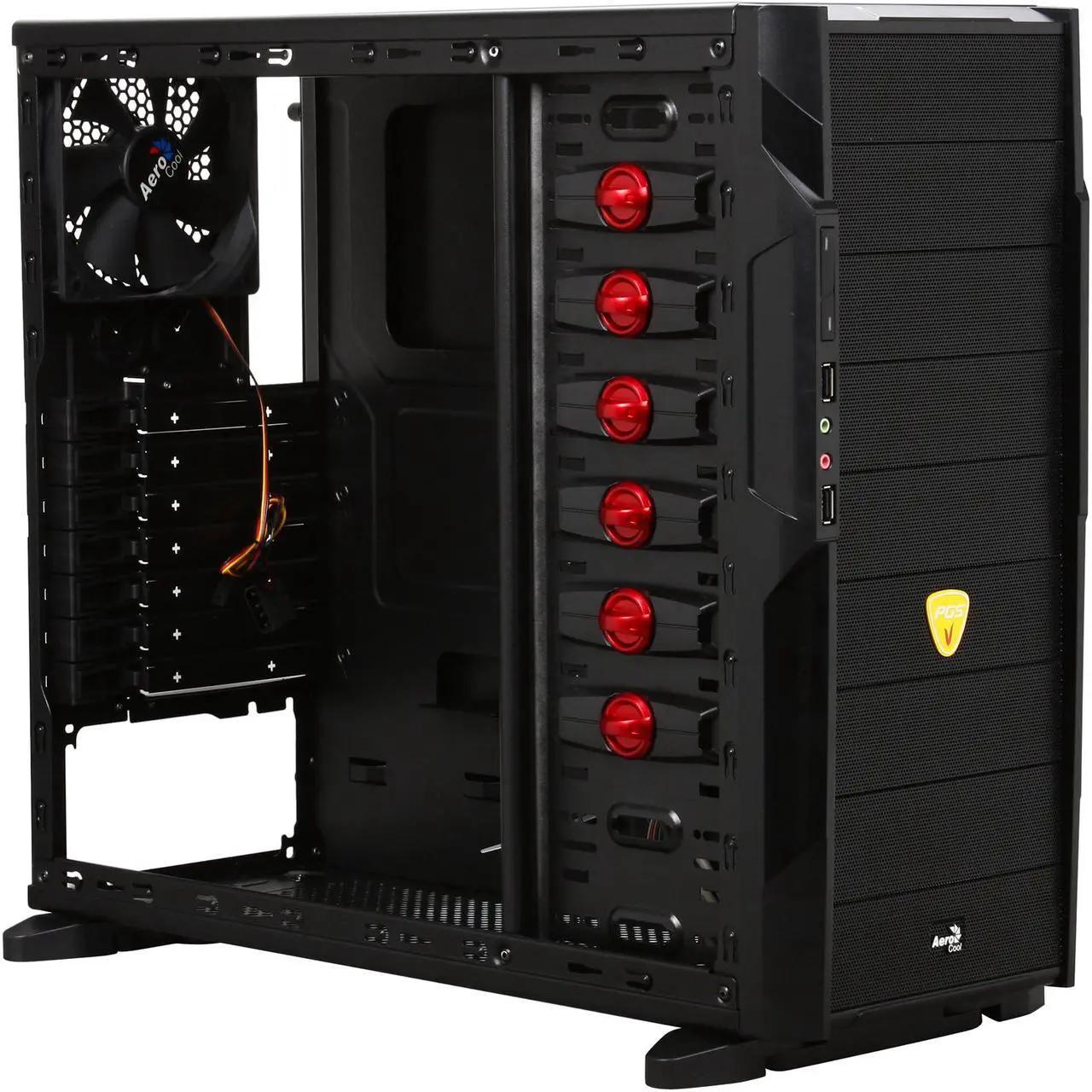

예전 오래 사용한 에어로쿨 VS-9 케이스인데 전면에 5.25인치 베이에 핫스왑을 위헤 하드랙을 9개를 나사없이

장착할 수 있다는 장점 때문에 구입한 유일 무이한 케이스라서 구입한 제품입니다.

벌써 16년째 사용 중입니다.

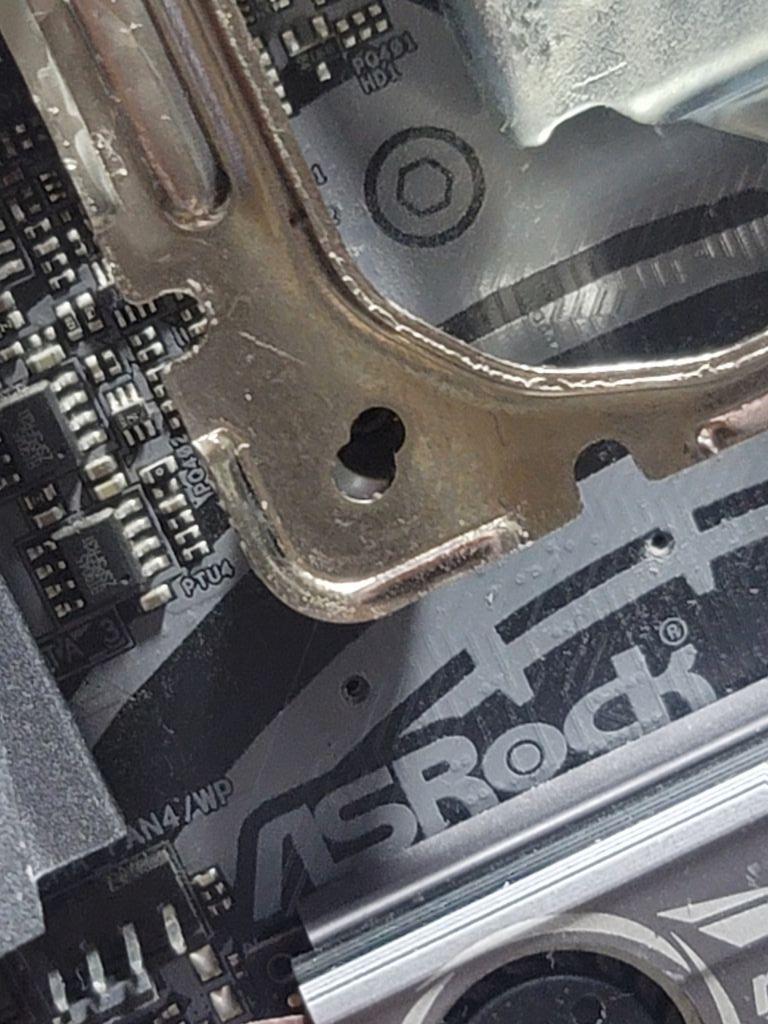

가장 귀찾은 문제인데 케이스 메인보드 고정판인데 후면 구멍이 요즘 메인보드의 CPU 위치와 달라서 메인보드를 탈거하지 않고 장착을 할 수가 없습니다.

구멍이 오른쪽 약 2cm만 더 넓었으면 모두 탈거 후 완전 재조립하는 수순을 밟았습니다.

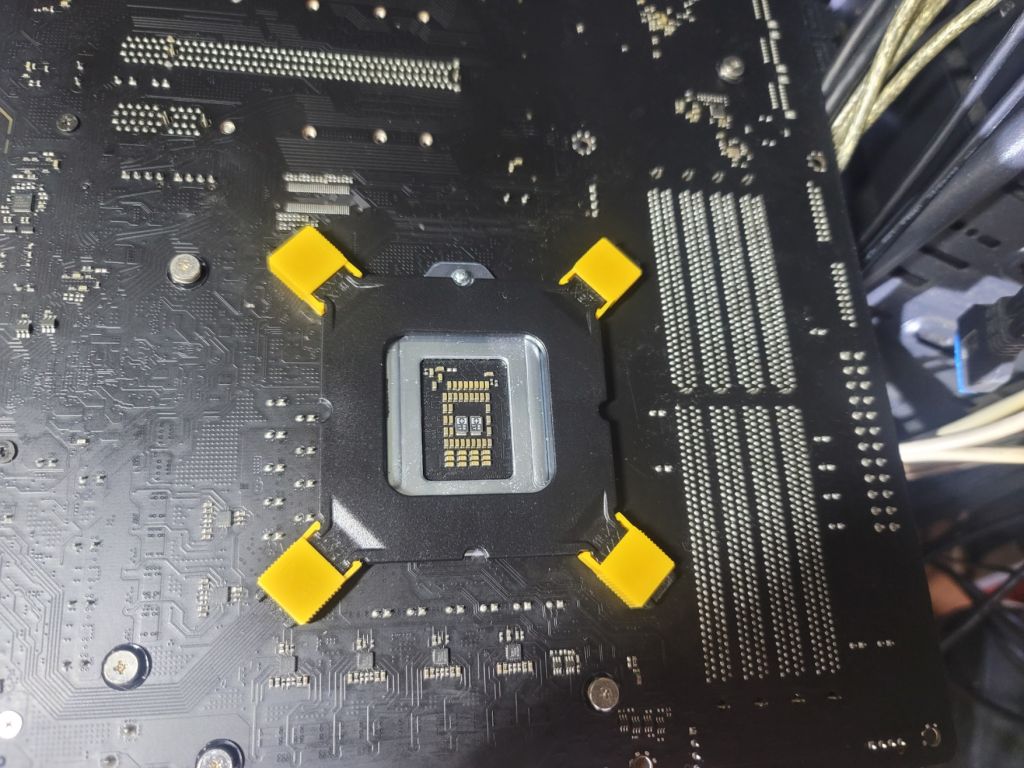

메인보드에 뒷면 플레이 부착 모습 - 부품이 플라스틱이라 오래 사용하면 열화되어서 바스러지지않을 까 걱정이 되긴합니다.

괜한 걱정일 수도 있습니다.



앞편 플레이트 고정 나사 구멍 - 위쪽 작은 구멍이 Intel용 은색 나사이고 아래쪽 큰 구멍이 AMD용 검은색 나사입니다.



원래 와셔는 포함이 안되어 있는데 열 수축에 의한 CPU와 팬 접촉면의 들뜸을 방지하기 위해  끼워 주었습니다.

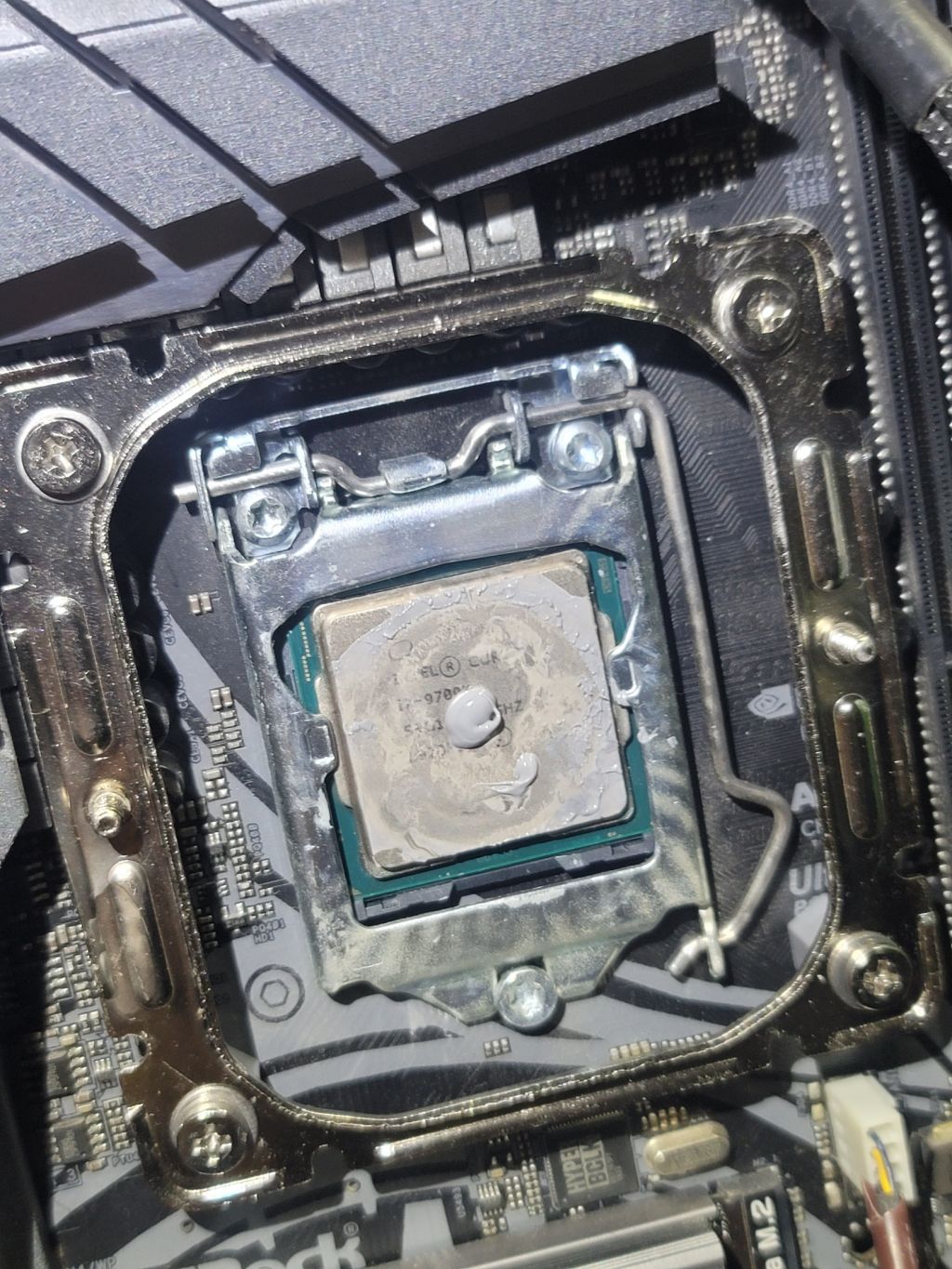

전면 플레이트를 고정하고 나사가 조여진 모습 그리고 서멀 그리스 벼룩의 똥만큼 아주 조금......

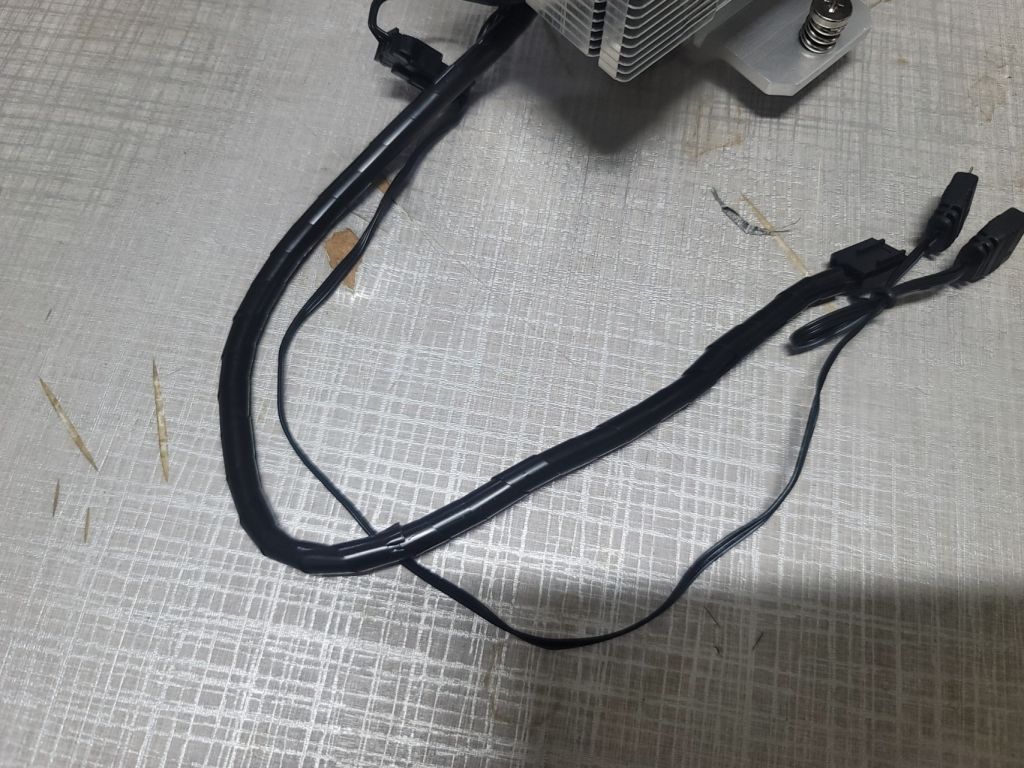

가끔 PC 내부를 자주 만지작 거리는데 전선의 간섭, 피복 벗겨짐을 방지하기 위해서 음료 빨대를 연필깍기를 이용해서 헤리컬 밴드를 만들어 줍니다.



빙빙 돌려 가면서 잘 끼워줍니다. 대부분의 제품들이 전선이 너무 얇아요.... 그 전에 사용하던 Deep Cool CPU 쿨러 듀얼 팬 타워형도 그랬었는데.....그래서 더더욱 보호....

여담이지만 예전에 지인 컴퓨터인데 전선들을 너무 여유없이 타이트하게 뭉쳐서 케이블 타이로 조여 놓은게 여름에 온도가 올라가면서 피복이 벗겨져

합선되면서 불나서 컴퓨터 태워 먹은 걸 본적이 있습니다.



연결해 놓은 저장 장치, 그외 장비도 많아서 옆면 뚜겅을 아예 열어놓고 사용합니다.

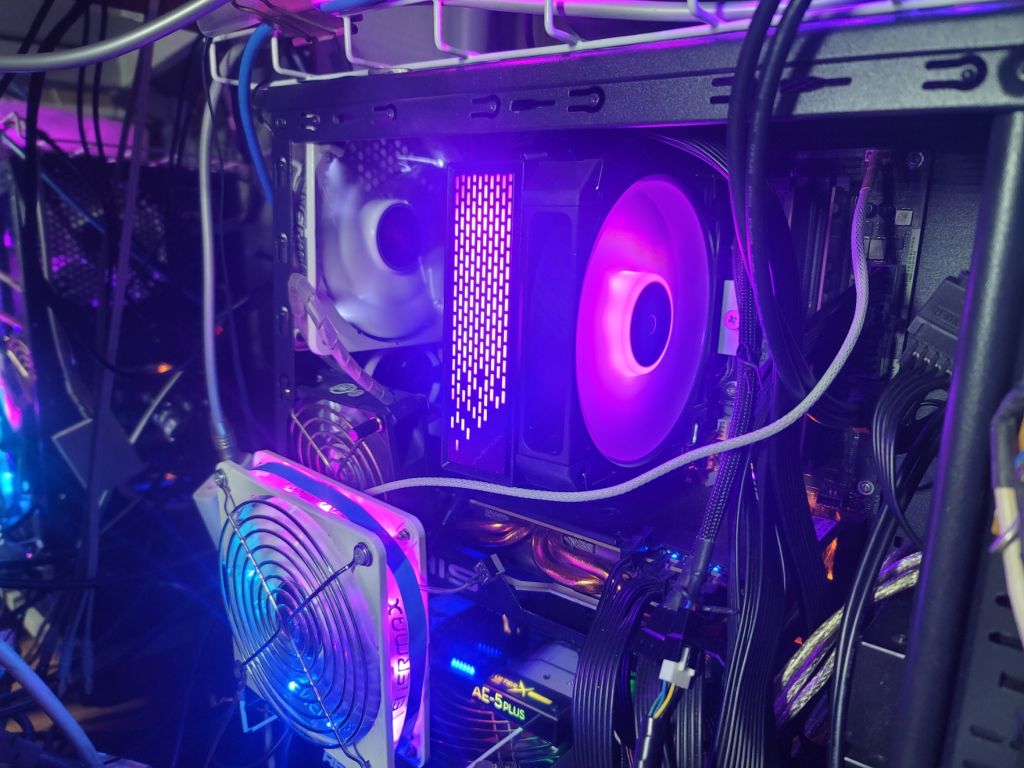

장착 후기

일단 온도 하강은 평균 30도 정도 확실하게 내려가 있습니다. 과부하로 인한 스로틀링도 없고

대신 발산되는 열이 기본 쿨러일 때는 CPU 주변만 뜨거운 공기가 맴돌았는데 팬이 커서 그런지 더 넓게 따뜻한 바람이 퍼지는 걸 느낄 수 있습니다.
